产品介绍

十年气象站研发生产,源头工厂

1.产品介绍

1.1产品概述

全自动孢子捕捉分析设备包高倍光学显微成像系统,精度限位技术、自动智能化聚焦融合技术、物联网传输控制技术等技术手段。全天候实时采集分析,节省时间,更加人性化,采用软件图像优化算法,可以更直观清晰的拍摄清楚微小目标体。

可广泛使用于农业、林业、牧业、蔬菜、烟草、茶叶、药材、园林、果园、城镇绿化、检疫等领域

1.2功能特点

设备采用光、电、数控技术,自动显微成像全天候对所捕获的病菌孢子自动拍摄。

设备具有多种联网方式(4GRJ45)可随时随地联网管理;可通过网页端及手机APP端远程控制设备,如开关机、远程自动拍照和手动拍照、设置采样时间、工作时段等。

孢子设备内有高分辨率显微镜,可以清晰拍摄显示5~100um孢子。

孢子捕捉分析仪经过特殊风道气流循环设计,进出风口形成风道,确保空气的流通性,有效降低采集重复率,缩短了采样时间,提高了采集效率。

孢子捕捉分析仪内置10.1寸高清大屏显示,安卓操作系统,具有良好的人机交互界面。支持本地查看拍摄照片、配置设备参数、控制设备等功能。

内置GPS定位功能(选配),可在网页地图中查看设备位置信息数据。

统计分析:采用云服务器技术,实现对病菌孢子图片的人工统计与分析,可实时人工远程查看确认,缩短了预测预报周期

1.3主要技术指标

供电电压

220V AC或太阳能供电系统供电

功耗

最大工作功耗:65W

待机功耗:26.4W

通信方式

4G上传

网口上传

工作环境

-2070

0~95%(相对湿度)、无凝结

成像系统基本参数

光学放大10X500万像素CMOS图像传感器(可选800万或1200万)

内置载玻带

一次更换最长可以连续使用365天,每天拍3

绝缘电阻

≥2.5M(漏电保护)

显示屏

10.1寸

系统

安卓

设备尺寸

600*640*1418mm

气体采样

采集时间60~1200分钟(设置范围),可采集面积:长*宽(mm50*21mm

工作时间设置

定时启动,24时制,可以任意设置24小时开启时间;

2.设备选型

KH-


公司代号


PSR-


全自动孢子捕捉分析仪


4G-


4G上传

ETH-


网口上传


100

壳体

3.设备介绍及安装

3.1设备安装前检查

设备清单:

主设备

■合格证、保修卡

安装螺丝包

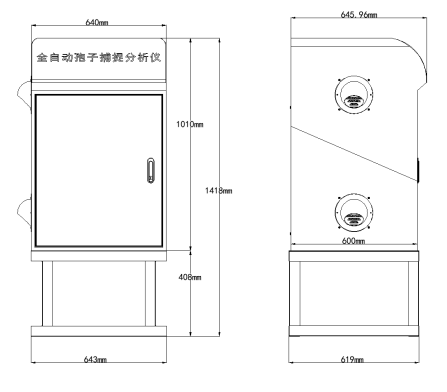

设备尺寸:


3.2安装方式

1)选择好安装位置,尽可能提前预制平坦硬质水泥高台,再根据底座固定尺寸进行打孔(参考安装尺寸图)。

2)使用配件里的膨胀螺丝装到打好4个孔位中。

3)将设备支撑柱下面的四角抬高焊脚的4个膨胀螺丝孔位对应好,用扳手拧紧固定,即可。

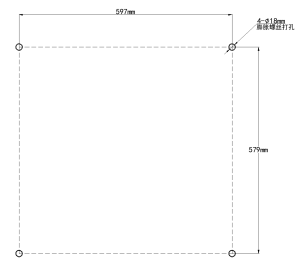

安装尺寸(单位:mm):


4. 设备屏幕说明

4.1 监控主页

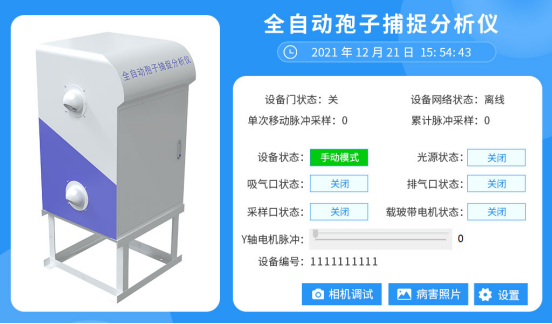

首先把设备上电,界面如下:


设备名称:全自动孢子捕捉分析仪

时间:设备的当前时间,设备联网后可自动校时

设备门状态:设备门的开关状态(预留)。

设备网络状态:设备是否连接至云平台。

单次移动脉冲采样:每次载玻带移动距离。

累计脉冲采样:载玻带移动的总距离。

设备状态:自动模式/手动模式。自动模式为设备自动运行采集样本拍照,手动模式为手动控制设备运行。

光源状态:光源的状态,开启/关闭;手动模式下可以点击控制光源的状态。

吸气口状态:吸气口的状态,开启/关闭;手动模式下可以点击控制吸气口的状态。

排气口状态:排气口的状态,开启/关闭;手动模式下可以点击控制排气口的状态。

载玻带电机状态:载玻带电机的状态,,开启/关闭;手动模式下可以点击控制排气口的状态。

Y轴电机状态:展示显微镜的位置。

相机调试:在手动模式下电机进入相机调试界面

病害照片:点击进入照片查看界面。

设置:点击进入系统设置界面。

设备编号:设备的10位唯一地址码。

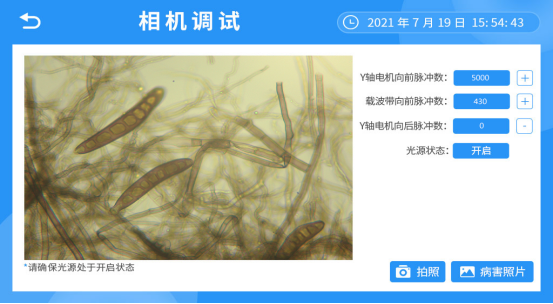

4.2 相机调试

在进行相机调试之前请先打开光源。


Y轴电机运动脉冲数:控制电机的前后微调运动

载玻带向前脉冲数:控制载玻带向前微调。

光源状态:可以点击控制光源的状态。

拍照:点击进行拍摄照片。

病害照片:点击可进入病害照片查看界面。

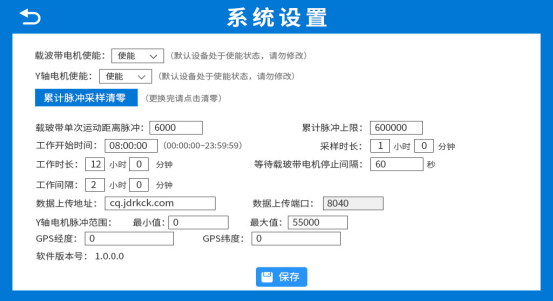

4.3 系统设置


载玻带电机使能:默认设备处于使能状态,非更换载玻带请勿修改。

Y轴电机使能:默认设备处于使能状态,非专业人士指导请勿修改。

累计脉冲采样清零:更换完载玻带请点击清零。

载玻带单次运动距离脉冲:载玻带从采样口到显微镜正下方的距离脉冲数。

开始工作时间:00:00:00~23:59:59

累计脉冲上限:到达此上限90%时,设备将提示更换载玻带。

工作时长:设备的工作时长,0~24小时,若设置为24小时,设备将一直工作。

采样时长:0~20小时,采样时长应小于工作时长。

数据上传地址:设备上传数据的平台地址,若使用我司的农业四情平台,默认地址为:cq.jdrkck.com

数据上传端口:设备上传数据的平台端口,若使用我司的农业四情平台,默认端口为:8040

GPS经纬度(选配):设备的GPS经纬度信息。

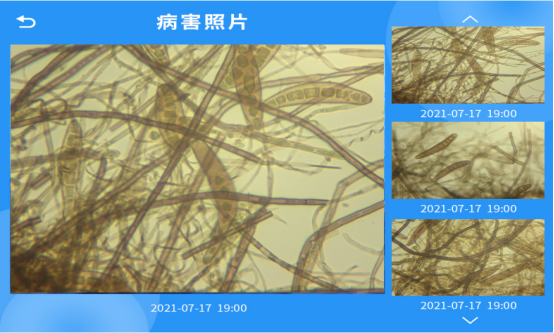

4.4病害照片


5. 接入云平台

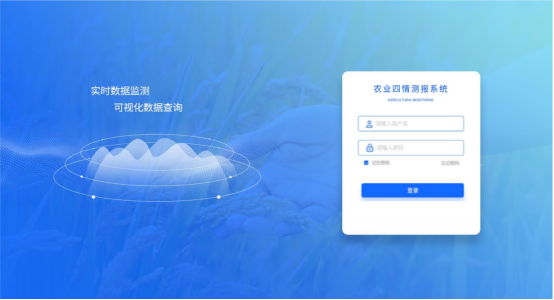

云平台登录连接farm.0531yun.cn,输入已分配好的账号密码登录即可。

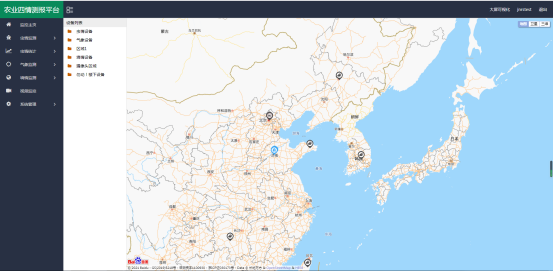

监测主页:可查看设备的位置信息

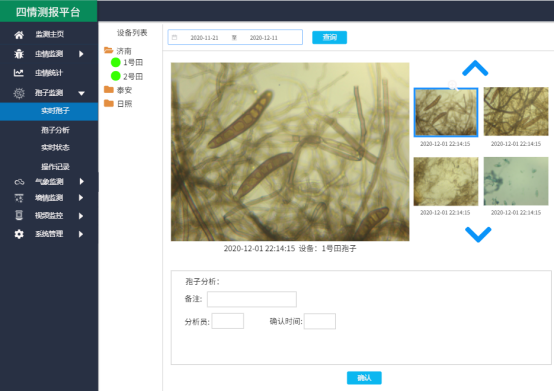

实时孢子:可查看设备拍摄的孢子图片,图片包含设备所在的区域、设备名称、采样时间等。


孢子分析:分析设备所拍摄图片的孢子信息,可以选择人工分析。

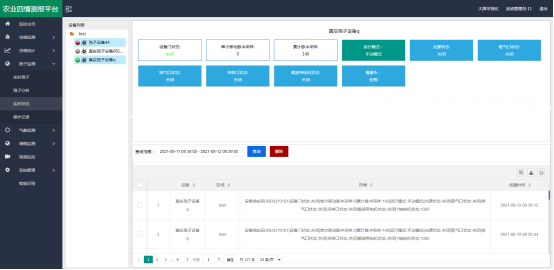

设备监测:可实时查看设备的状态,并可通过点击运行模式,切换设备的运行状态,当设备处于自动模式时,设备会按照设定的程序到达工作时间段时自动工作;当设备处于手动工作模式时,可点击光源状态”、“吸气口状态”、“排气口状态”、“载玻带电机”、“摄像头”等控制设备工作

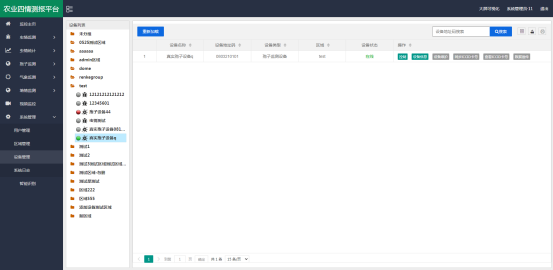

设备管理:点击“系统管理”,选择“设备管理”,点击“设备信息”,可修改“设备名称”、“设备经纬度”、“离线判断时间”、“数据存储间隔”等。还可以修改自动模式下的设备参数,如“开始时间”、“工作时长”、“采样时长”、“累计脉冲上限”、“载玻带单次移动距离脉冲数”等。




手机APPQQ或游览器扫描下方二维码可以在“壤博士农业平台”APP上查看设备信息、远程控制设备和设置设备参数等。
