防爆款雷电预警系统

一、防爆款雷电预警系统产品简介

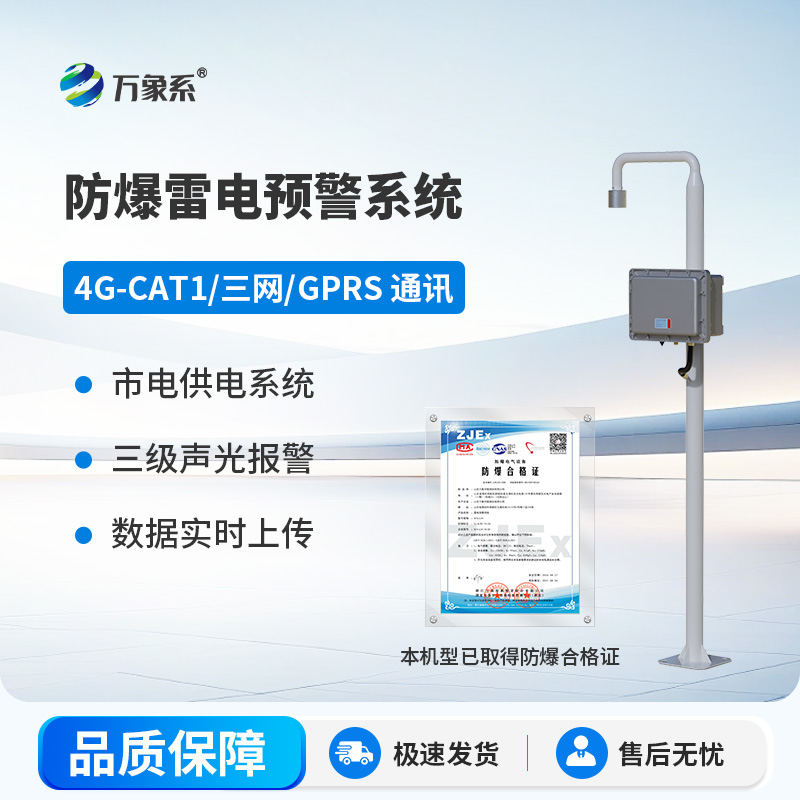

WX-LD2雷电预警监测系统以大气电场传感器为核心，实时监测大气电场强度与极性变化，捕捉雷电从形成到临近的全过程；数据经 RS-485 或 4G-CAT1 三网 GPRS 上传云平台，并按等级驱动室内声光报警器输出 3 级预警，为人员撤离与暂停户外作业争取前置时间。适用于气象台站、石油化工、油库气站、通信基站、电力设施、高层建筑、机场、景区矿区等场所。本机型已取得防爆合格证，防爆标志 Ex ib IIC T6 Gb，可用于 1 区、2 区爆炸性气体环境场所。

二、防爆款雷电预警系统产品构成

1. 雷电预警探头（大气电场传感器）

2. 数据处理主机（采集器）

3. 市电供电系统

4. 声光报警器（3 级，室内）

5. 云端数据查询与实时显示

三、产品特点

1. ★本质安全型设计，防爆标志 Ex ib IIC T6 Gb，适用于 1 区、2 区爆炸性气体环境。

2. 4G-CAT1 三网 GPRS 通讯，现场无需布设专用通讯线缆。

3. 配套市电供电系统，有市电就可以建站。

4.声光报警器 3 级联动，按预警等级指明处置级别。

5. 云平台实时查看与历史数据导出，便于复盘上报。

四、技术参数

 配用要求：产品使用时，应使用符合本安参数要求的获证本安电源或安全栅。

五、安装注意事项

1. 大气电场传感器探头向下安装，底部不得有异物遮挡。

2. 本产品属精密仪器，应避免摔落、冲击；避免高温，注意防水、防结冰。

3. 开箱后的仪器应存放于干燥、通风、无腐蚀性气体的场所，搬运时小心轻放。

4. 设备及电源浪涌保护器均应有良好接地。

5. 在爆炸性气体环境中部署时，作为本质安全型设备，必须配用符合本安参数要求的获证本安电源或安全栅，并由具备资质的人员施工。

六、安装步骤

1. 开箱对照「发货清单」检验配件是否齐全，保管包装材料以备二次转运。

2. 基础处理：硬化地面厚度不低于 15cm，膨胀螺栓孔径 20mm、间距 18.5cm 正方形，采用地笼或膨胀螺丝方式固定支架。

3. 将大气电场传感器探头向下安装于支架，线缆从支架内引入设备箱。

4. 探头信号线接入主机箱内标注「传感器」字样的 RS-485 接口。

5. 太阳能板固定于支架，太阳能线与电池按颜色接入光伏控制器。

6. 设备箱内接入一路 AC220 市电及一路至三色警灯控制箱的通讯线。

7. 室内安装三色声光报警控制箱，接好 DC 电源接口与蓝色信号接口（凹凸槽对齐）。

8. 凭设备箱上的设备编号联系售后服务开通云平台账号，电脑端登录平台查看数据。
