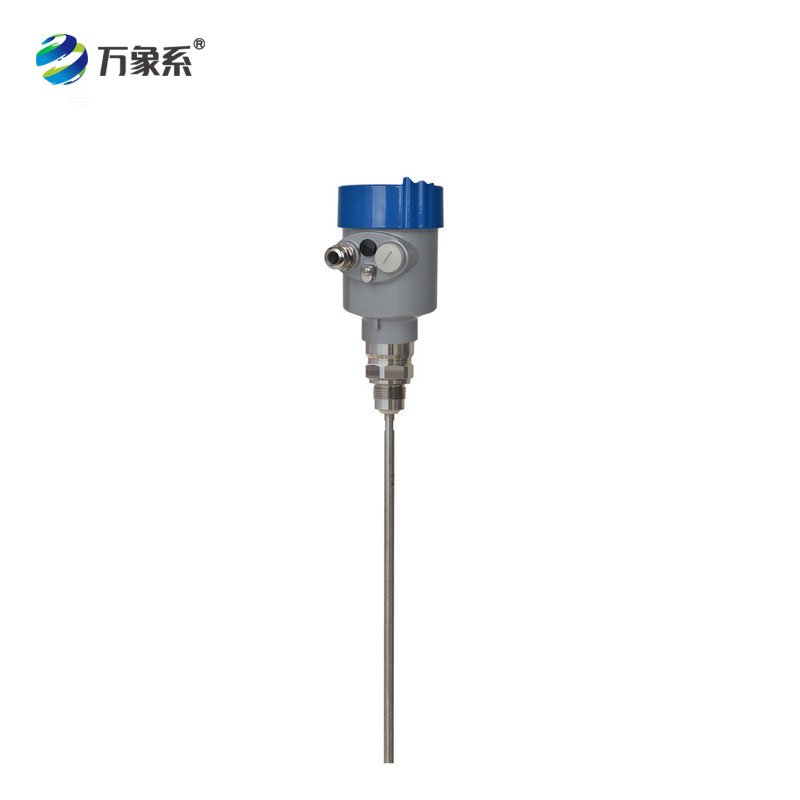

接触式雷达液位计

　　一、接触式雷达液位计产品原理

接触式雷达液位计又称导播杆式雷达液位计，雷达液位计，接触式雷达液位计采用接触式测量方式，信号沿固体导波体传播，避免了外界电磁波干扰及气体成分变化的影响，在波动较大的介质表面或有泡沫存在的情况下，仍能保持稳定的测量结果，可应用于各种复杂工况，如高温、高压、低温、真空等极端条件，还能用于测量腐蚀性液体和浆料，只需选择合适的导波材料即可

　　导波雷达发出的高频微波脉冲沿着探测组件(钢缆或钢棒)传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。

　　二、接触式雷达液位计技术参数

　　适用介质：液体，固体粉料

　　应用：液体及固体粉状测量，复杂过程条件

　　防爆认证：Exia IIC T6 Ga/Exd ia IIC T6 Gb

　　测量范围：液体0~20米﹑固体粉料0~10米

　　频率：500MHz-1.8GHz

　　天线：单杆式天线

　　测量精度：±10mm

　　过程温度：(-40～250)℃

　　过程压力：(-0.1～4)MPa

　　信号输出：(4～20)mA/HART

　　现场显示：四位LCD可编程

　　电源：两线制(DC24V)/四线制(DC24V/AC220V)

　　外壳：铝/塑料

　　三、产品特点

　　天线尺寸小，便于安装;非接触雷达，无磨损，无污染。

　　几乎不受腐蚀、泡沫影响;几乎不受大气中水蒸气、温度和压力变化影响。

　　严重粉尘环境对高频物位计工作影响不大。

　　波长更短，对在倾斜的固体表面有更好的反射。

　　波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。

　　测量盲区更小，对于小罐测量也会取得良好的效果。

　　高信噪比，即使在波动的情况下也能获得更优的性能。

　　高频率，是测量固体和低介电常数介质的最佳选择。
